2022年11月，廣芯微發布面向工業控制及物聯網應用領域開發的高性能MCU芯片UM324xF，該芯片是一款基于ARM? Cortex? -M4F核的高性能低功耗的MCU，具有大容量、寬溫幅、低功耗、高穩定性、高可靠性和高集成度等特點，可廣泛應用于工業控制、服務器系統控制、高級電機控制、逆變器、微型打印機、傳感器智能家居、物聯網網關等應用領域。
UM324xF系列是高性能低功耗的ARM? Cortex? -M4F核的工業級處理器芯片。其中，M4處理器核支持DSP指令集、單精度浮點運算單元(FPU)、內存保護單元（MPU）。M4核工作頻率最高可達到204MHz。內置FLASH最大容量為512KB，可通過帶加速單元的高速QSPI接口外擴FLASH（最大容量到4MB），SRAM最大容量為160KB。支持1.8V – 3.6V寬電壓供電，適宜在-40℃至105℃（工業級）的溫度下工作。
UM324xF系列帶有豐富外設資源，包含USB FS Device，SDIO、CAN、QSPI、SPI、USART、UART、I2C、I2S等通用外圍通信接口，ADC、DAC、OPA、ACMP等模擬接口，以及LPUART、LPTIMER等超低功耗模塊接口。同時支持數字攝像頭接口（DCMI）和I8080 LCD顯示接口。內置19個定時器（2個32位高級定時器，10個32位通用定時器，2個32位基本定時器，2個32位低功耗定時器，1個32位IWDT，1個WWDT，1個SYSTICK定時器）和1個RTC。內置全溫±2% 精度的RC高頻和低頻振蕩器，集成硬件Cordic模塊（支持sin、cos、arctan、平方根、乘除法等運算），內建加解密引擎（包含AES、SHA等）。

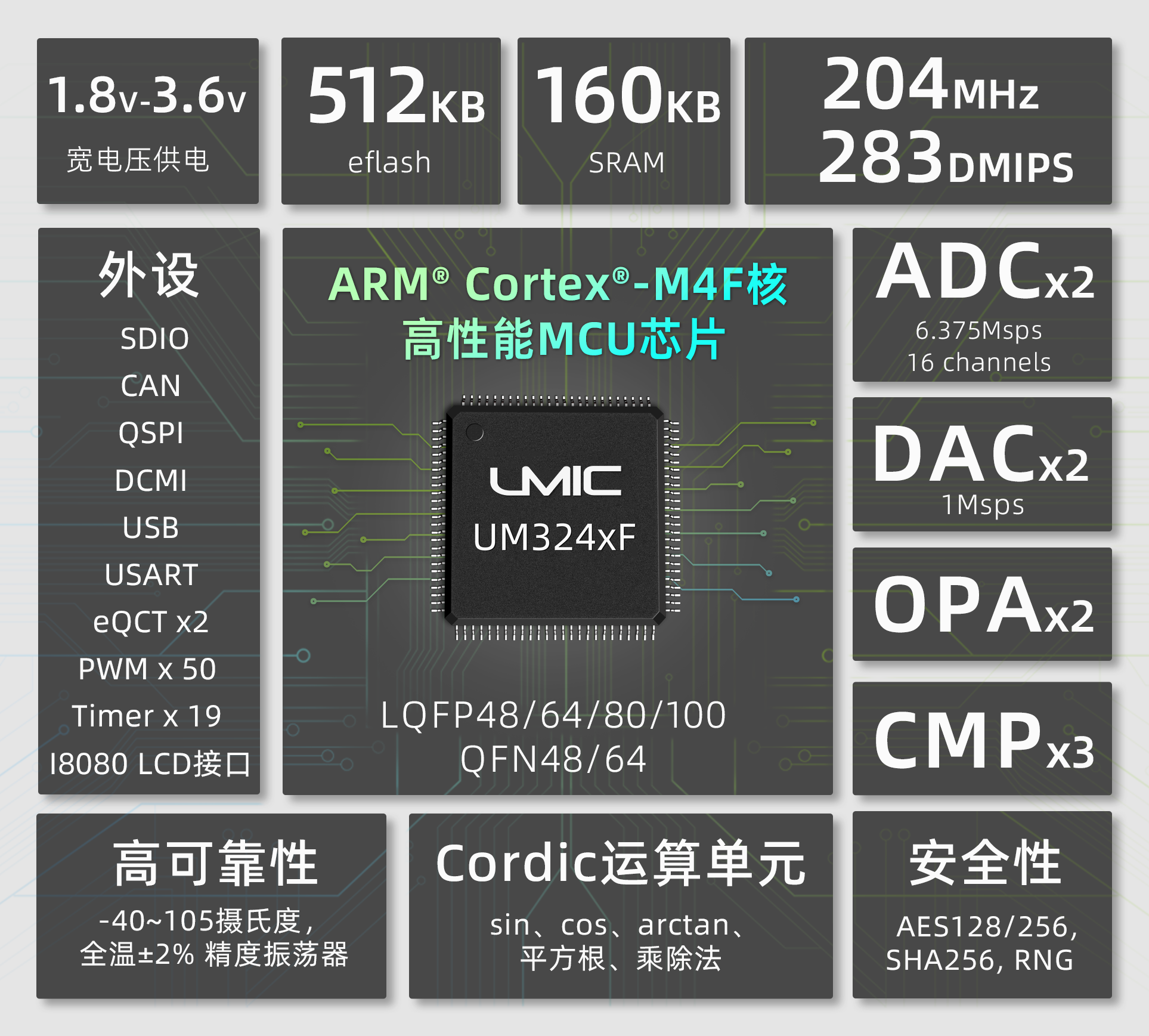

UM324xF系列芯片特點如下：
1、高性能
· UM324xF系列基于ARM? Cortex? -M4F核，支持DSP指令集、單精度浮點運算單元(FPU)、內存保護單元（MPU）。工作頻率最高可達到204MHz。采用I/D Cache架構設計，支持FLASH加速單元執行程序0等待，Dhrystone跑分達1.39DMIPS/MHz，芯片整體性能達到283 DMIPS。
· 內置硬件運算協處理器Cordic運算單元（計算m?sin?θ、m?cos?θ、atan2(y,x)、√(x^2+y^2 )、y?x、y/x、sinh?w、cosh?w、tanh^(-1) (y/x)、ln(x)、√x 等）
· ADC支持單端和差分，采樣率可達6.375Msps (204MHz) ，內置高精度基準電源VREF電路
· PWM精度最高2.45ns，達408MHz
· I2C最高速率支持1Mbps
· SPI接口最高速率超過40MHz
· QSPI接口最高速率超過102MHz,最高帶寬支持51Mbyte
2、高安全性
· UM324xF系列內建加解密引擎AES(128/256）和SHA256、1個可產生隨機Key的隨機數產生器（RNG），有效保證用戶產品信息的安全性。
3、高可靠性
· 寬范圍工作電壓1.8V~3.6V，搭載上電復位 (POR)、掉電復位 (PDR)、可編程電壓監測器 (LVD) 和欠壓復位 (BOR)，增強芯片電源管理可靠性
· 所有IO支持fail-safe功能，所有純數字IO支持5V tolerance
· 擴頻功能的PLL，更強的EMC抗干擾能力
· 內置全溫±2% 精度的RC高頻和低頻振蕩器
· 工業級溫度范圍：-40~105℃
4、低功耗
· 動態功耗：100uA/MHz。可以動態調整CORE工作電壓（0.9V/1.1V），降低功耗到80uA/MHz
· 待機電流：最小1.15uA(VBAT供電），1.59uA(主電源供電）
· 支持睡眠（Sleep）、停機(Stop)、待機(Standby)模式和深度待機(Deep standby)模式，用戶可以根據實際應用需求選擇適合的低功耗模式，以滿足不同低功耗場景應用需求
· 支持1.8V供電，可用于智能穿戴等高算力、低功耗場景
5、豐富的外設資源
· UM324xF系列內置高性能模擬資源和豐富數字接口
· 數字接口包含：SDIO/CAN/QSPI/SPI/USART/UART/I2C/I2S等外設接口，多達50路PWM輸出（支持系統時鐘2倍頻的PWM精度：2.45ns），支持DCMI攝像頭采集接口等
· 2個eQCT?多功能定時器，支持輸入捕獲、可編程死區插入的三相PWM互補輸出、正交編碼器和霍爾采集接口的32位高級定時器可用于矢量控制，生成各類電機的控制信號
· 模擬接口包含：
· 2個12bit ADC，總共16個模擬通道，支持單端和差分
· 2個12bit 1Msps的DAC
· 2個OPA，3個ACMP（模擬比較器）
· 1個USB FS Device接口
6、多種封裝
· UM324xF系列支持LQFP48/64/80/100, QFN48/64多種封裝，提供用戶更多選擇，以滿足不同設計上的需求。
7、多種評估系統

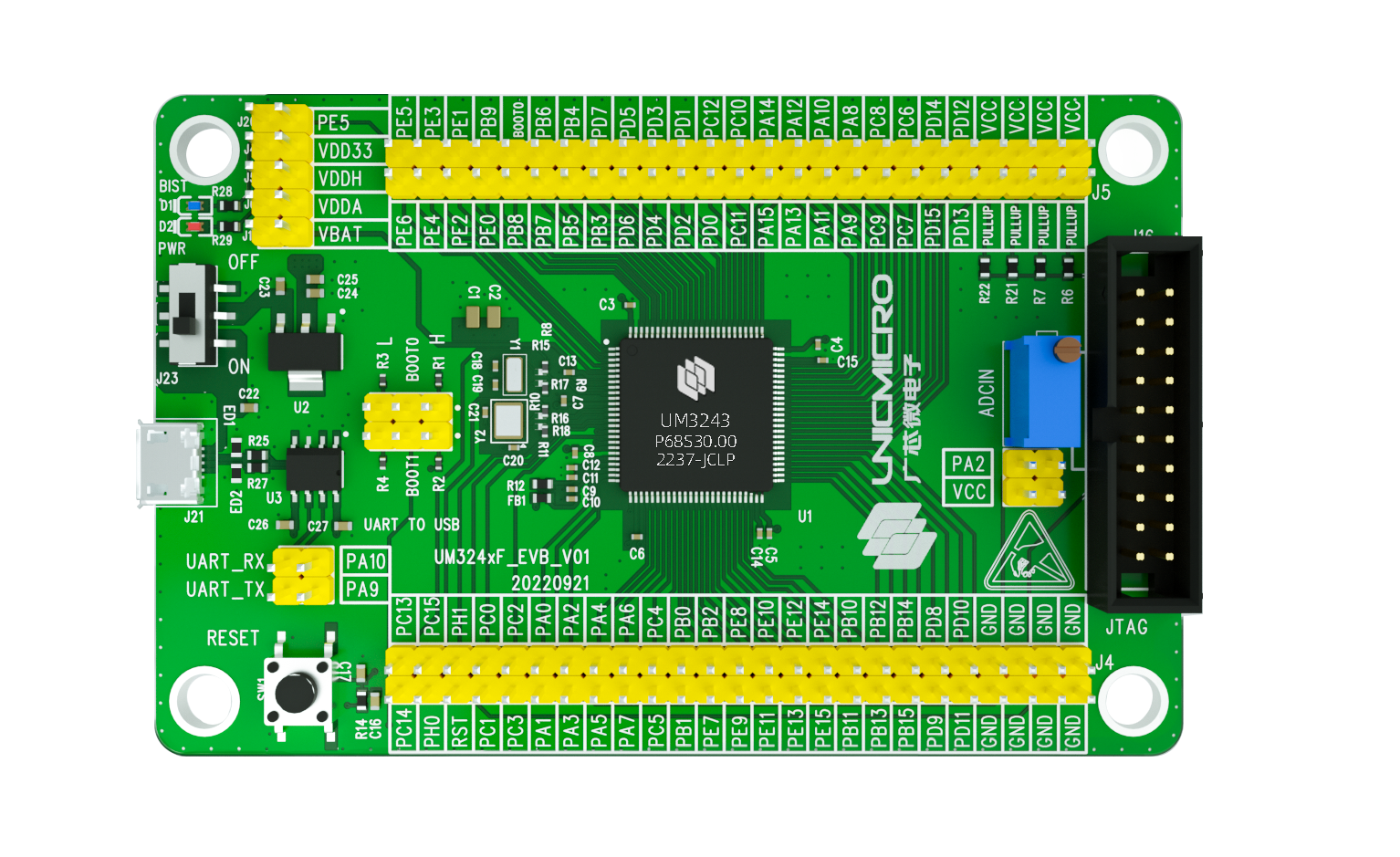

· Start Kit
UM324xF Start Kit是基于ARM? Cortex? -M4F內核架構處理器芯片的入門級開發最小系統評估板，適合基于UM324xF系列高性能、低功耗等應用場景進行快速應用原型驗證和評估。Start Kit硬件上有處理器工作所需最小系統和IO擴展口，廣芯微提供全部板載外設例程及詳盡的技術文檔資料助力快速驗證和評估。
· Evaluation Board
UM324xF Evaluation Board是基于ARM? Cortex? -M4F內核架構的處理器芯片的全功能系統評估板，適合基于UM324xF系列高性能、低功耗等應用場景進行全功能應用原型驗證和評估。Evaluation Board硬件上有JTAG/SWD、UART Debug調試接口，DCMI、I80、I2S音視頻顯示人接交互接口，集成多路GPIO/UART/I2C/LIN /SPI /QSPI/ CAN /SDIO常用外設，SRAM/XRAM/NOR FLASH靈活內外部存儲。軟件上廣芯微提供全部板載外設驅動程序，樣列工程等開發套件，以及詳盡的用戶手冊，數據手冊，應用筆記等文檔資料，滿足高性能系統的開發需求。

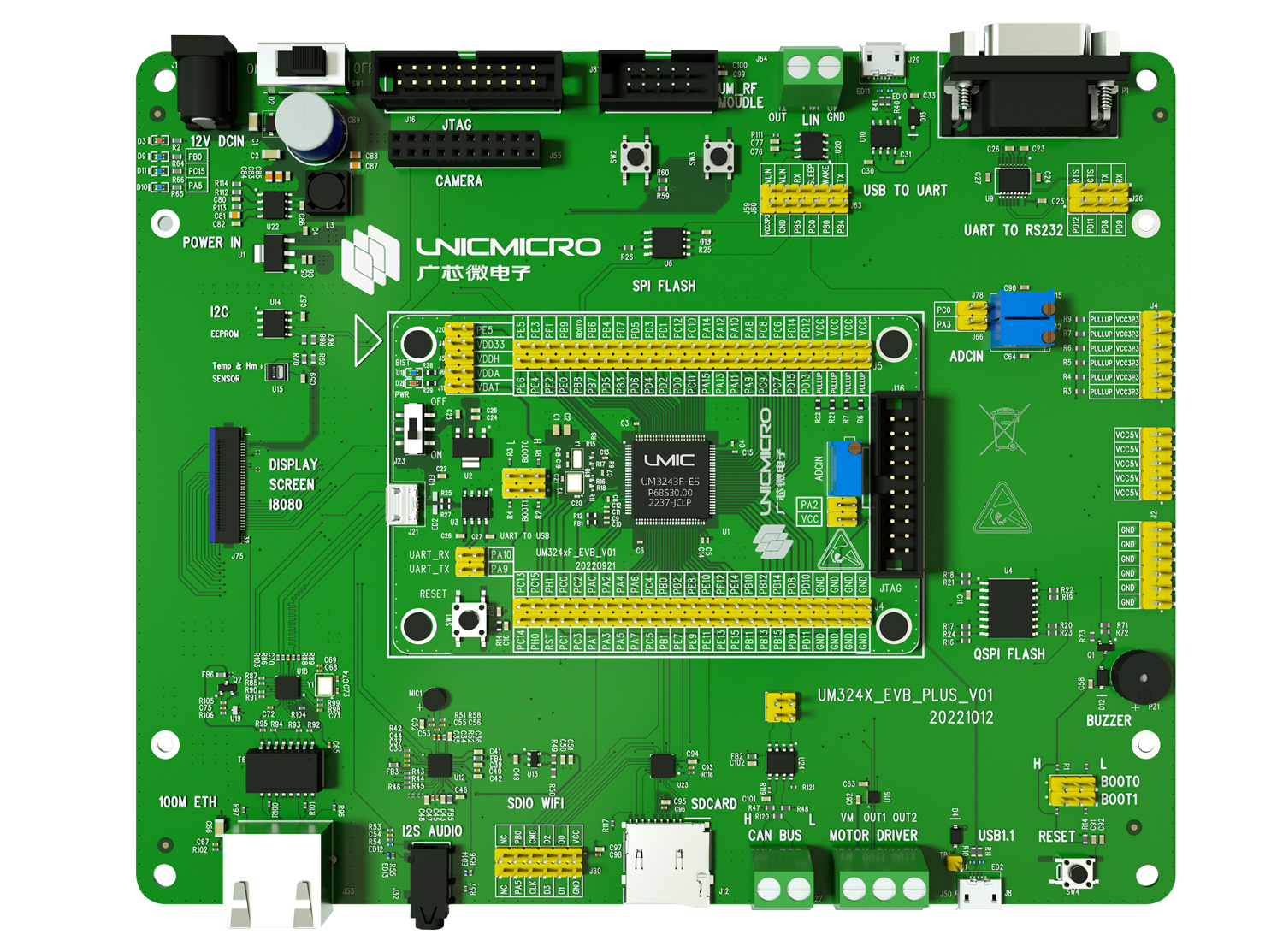

· Evaluation Board Plus
UM324xF Evaluation Board Plus 是基于ARM? Cortex? -M4F內核架構的高性能、低功耗系列芯片發布的全功能系統評估板。為客戶提供更全面的開發評估體驗,包括GPIO/UART/I2C/LIN /SPI /QSPI/I2S/ADC/DAC/I80/DCMI/CAN/SDIO等常用接口，并且板載帶有評估用的常用外圍器件，如支持RJ45接口、USB2.0 FS Device、TF卡、并口SRAM和NOR FLASH、QSPI FLASH、音頻MIC、TFT LCD彩屏、攝像頭、電位器、揚聲器、LED燈、用戶按鍵等。廣芯微提供全部板載外設驅動程序、樣例工程等開發套件，以及詳盡的用戶手冊、數據手冊、應用筆記等文檔資料，滿足高性能系統的開發需求。
